Разные типы заземлителей в различных видах грунтов.
Какой комплект заземления выбрать?
В недалеком прошлом мало кто задумывался о материалах, из которых сделаны заземлители. Использовалась преимущественно обычная, её ещё называют "чёрная", сталь. Итог один — заземление работало от силы десяток лет, после чего коррозия, съевшая изрядную часть заземляющего устройства, делала его фактически неработоспособным.
Сейчас же, после введения таких нормативных документов, как ГОСТ Р 50571.5.54-2013 и ГОСТ Р МЭК 62561.2-2014, которые предписывают использовать материалы, обеспечивающие необходимую коррозионную прочность, мало кто рискнет сэкономить и сделать заземление по-старинке. Да и экономия получается только умозрительной, после недолгих лет эксплуатации объекта потребуется полная реконструкция заземляющего устройства, превосходящая по своим затратам стоимость коррозионностойкого заземления.
Рыночный ассортимент стойких к коррозии материалов для заземлителей не очень велик, но выбор отнюдь не прост. Как понять, какой материал использовать: омедненную сталь, нержавейку или оцинкованную сталь? Ответим на этот вопрос и поможем подобрать правильный заземлитель, подходящий под определенные условия.
Рассмотрим в чем заключаются особенности заземлителей, выполненных из различных металлов, а также какие факторы влияют на их срок службы.
Заземлители из оцинкованной стали
Такие заземлители можно назвать базовым бюджетным вариантом из всех коррозионностойких. Оцинкованная сталь хоть и обеспечивает намного больший срок службы, чем обычная черная сталь, но с материалами, описанными выше, ей не сравниться.
Оцинкованная сталь совершенно несовместима с растворами солей и щелочью. В средах с их содержанием цинк активно корродирует, полностью растворяясь примерно за 10 лет. В остальных же условиях оцинкованные заземлители служат около 30 лет, что не всегда подходит для объектов с длительным расчетным сроком эксплуатации.
Не очень приятным для оцинкованной стали будет соседство со стальной арматурой фундамента. В процессе электрохимической коррозии слой цинка окисляется (разрушается), восстанавливая сталь. В результате оцинкованный заземлитель будет служить еще меньше.
Не допускается механическое соединение металлов, между которыми электрохимический потенциал превышает 0,6 мВ.

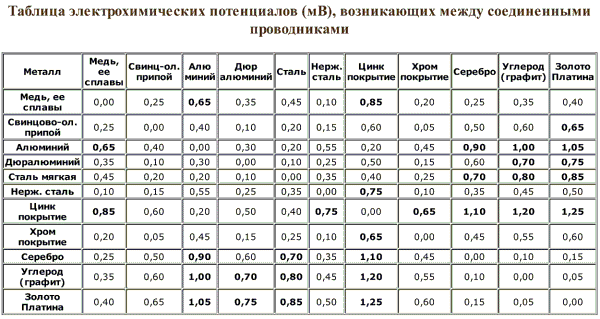

Соединение цинкового покрытия со сталью, хоть и в пределах допустимых величин, но и нейтральным его не назовешь. С остальными металлами цинк "дружит" ещё хуже, он самый сложный в отношении подбора пары, в чем мы можем убедиться из таблицы.
Заземлители из омеднённой стали
Заземлители с покрытием из меди очень долговечны в большинстве видов сред. В малоагрессивных грунтах они служат более 100 лет, в щелочных и кислотных почвах — в районе 50. Единственные неподходящие условия для омедненных заземлителей — сильнокислые почвы. Но даже в таких агрессивных средах срок службы будет около 30 лет.
Обусловлено это тем, что в случае электрохимической коррозии даже такой тонкий слой меди остается невредимым, потому что он восстанавливается за счет находящейся внутри стали. Напрямую слой меди корродирует только в неподходящих для нее сильнокислых условиях.
По соотношению цена/качество/долговечность омедненная сталь будет самым оптимальным выбором.
Заземлители из нержавеющей стали
В заземлителях используется коррозионно-стойкая сталь марки AISI 304, либо аналогичная с похожим процентным содержанием хрома и никеля. Особое сочетание химических элементов в стали этой марки позволяет ей демонстрировать крайнюю стойкость к коррозии в любых средах. Единственным слабым звеном может быть водная морская среда.
Срок службы заземления из нержавеющей стали составляет 100 лет и более. Стоимость нержавеющих заземлителей выше других материалов, тем не менее коррозионностойкие качества делают её отличным выбором на объектах, требующих высокую надёжность, а также, если размеры заземляющего устройства не очень велики.
